CVF-300BS系列 ： 台式S波段可编程电控超窄带宽可调-可调谐光纤滤波器（峰值搜索，功率监控）

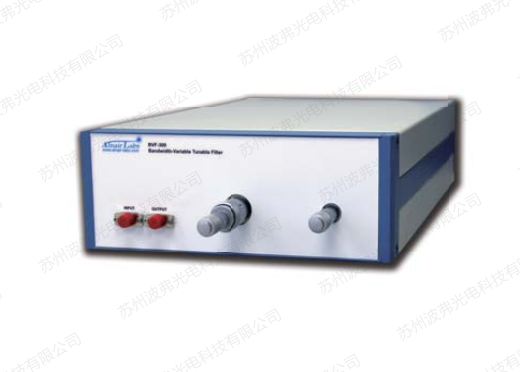

BVF-300BS系列 ： 台式S波段手动超窄带宽可调-可调谐光纤滤波器（C+L波段，1300nm波段可选）
S波段窄带宽可调谐滤波器 参数规格
|
参数规格 |
CVF-300BS |
BVF-300BS |
|
|||||
|
|
可编程版本/Programmable |
手动版本/Manual |
|
|||||
|
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
3dB带宽可调范围 |
0.05 |
|
3 |
0.05 |
|
3 |
nm |
|
|
|
6.80 |
|
410 |
6.80 |
|
410 |
GHz |
|
|
滤波边缘滚降(1) |
300 |
500 |
|
300 |
500 |
|
dB/nm |
|
|
中心波长可调范围 |
1450 |
|
1530 |
1450 |
|
1530 |
nm |
|
|
波长精度 |
|
<±0.05 |
|
|
− |
|
nm |
|
|
波长重复性 |
|
<±0.02 |
|
|
− |
|
nm |
|
|
插入损耗IL(2) |
(3dB 带宽 > 0.1 nm) |
|
6.5 |
7.5 |
|
6.5 |
7.0 |
dB |
|
|
(3dB 带宽 = 0.05 nm) |
|
7.0 |
8.5 |
|
7.0 |
8.0 |
dB |
|
回波损耗 |
40 |
45 |
|
40 |
45 |
|
dB |
|
|
输出带外抑制 |
35 |
40 |
|
35 |
40 |
|
dB |
|
|
偏振相关损耗(PDL)(SMF-type only ) |
|
0.2 |
0.3 |
|
0.2 |
0.3 |
dB |
|
|
偏振消光比(PER)(PMF-type only) |
20 |
|
|
20 |
|
|
dB |
|
|
最大输入光功率 |
|
|
500 |
|
|
500 |
mW |
|
|
光纤类型 |
SMF or PMF |
SMF or PMF |
|
|||||
|
光连接器 |
FC or SC, SPC or APC |
FC or SC, SPC or APC |
|
|||||
|
先进特点 |
峰值搜索, 内置功率计 |
− |
|
|||||
|
程控端口 |
USB, GPIB |
− |
|
|||||
|
电源 |
AC 100-240(50/60 Hz), AC适配器 |
− |
|
|||||
|
工作温度范围 (3) |
15~35 |
10~40 |
℃ |
|||||
|
产品尺寸(W × H ×D)(4) |
236 × 88 × 405 |
236 × 88 × 380 |
mm |
|||||
|
产品重量 |
9 |
7 |
kg |
|||||
|
|
|
|

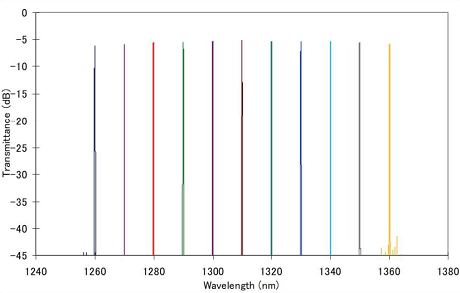

典型传输曲线 |

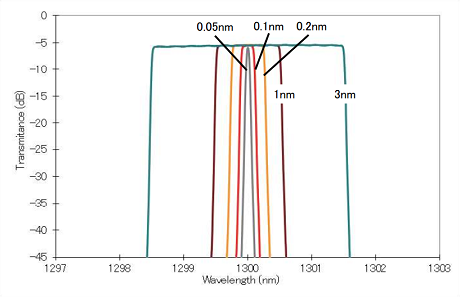

典型传输曲线 | 边缘滚降 |
产品订购信息：
|
BVF- |
300BS- |
Fiber Type- |
Connector Type |
|
CVF- |
300BS- |
Fiber Type- |
Connector Type |
|
BVF=手动版本 |
300BS=版本 |
SMF=单模尾纤 |
FA=FC/APC |
|
CVF=可编程版本 |
|
PMF=保偏尾纤 |
FS=FC/SPC |
